Что такое трехфазные электродвигатели переменного тока?

Трехфазные электродвигатели переменного тока применяются там, где требуется стабильное вращение, высокая мощность и длительная работа. Такие машины встречаются в насосных станциях, вентиляторах, компрессорах, станках и конвейерах. Их питание обычно обеспечивается переменными напряжениями, смещенными по фазе на 120 градусов. Благодаря этому внутри двигателя создается вращающееся магнитное поле.

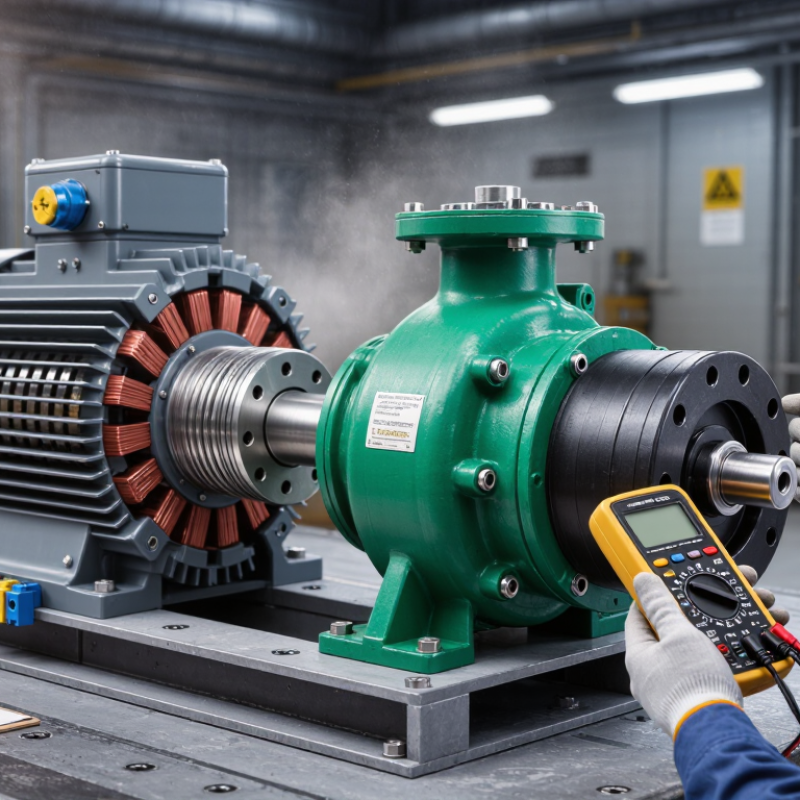

Конструкция включает статор с обмотками и ротор, который вращается под воздействием электромагнитного момента. На практике особенно распространены асинхронные модели с короткозамкнутым ротором. Им не нужны щётки и часто работают в тяжёлых производственных условиях. Например, двигатель мощностью 7,5 кВт может приводить насос, установленный в шумном техническом помещении. Важны правильное подключение, заземление, вентиляция и соответствие напряжения паспортным данным.

Есть нюанс. Простота конструкции не отменяет контроля. Перегрузка, перекос фазы или слабое охлаждение приводят к нагреву обмоток. Поэтому после каждого этапа мы проверяем состояние подшипников и сообщаем об этом. Измерения лучше проводить исправными приборами и согласно требованиям производителя. Можно оценить двигатель только по звуку: тихая работа ещё не доказывает исправность. Иногда полезно остановиться и перепроверить расчеты нагрузки. Именно такой подход помогает понять, как трехфазные электродвигатели переменного тока устроены, где они эффективны и какие условия обеспечивают их надёжную нагрузку.

Содержание [Скрыть]

1 Принцип работы трехфазных электродвигателей переменного тока

2 Основные конструктивные элементы и их назначение.

3 Разновидности трехфазных электродвигателей

4 Технические характеристики и способы управления

5 Области применения, преимущества и ограничения

Принцип работы трехфазных электродвигателей переменного тока

Трехфазный электродвигатель переменного тока преобразует электрическую мощность во вращение вала. В трех соединениях статора токи смещены по фазе на 120 градусов. Их магнитные поля складываются и вращаются. Оно не толкает ротор один раз, увлечение его за собой.

В асинхронной машине поле статора пересекает проводники ротора и наводит в них ток. Возникают своеобразное магнитное поле и крутящий момент. Ротор немного отстает от поля — этот разрыв называют скольжением. Без этого момента не произошло бы. Частота поля пульса зависит от частоты сети и числа пар полюсов: например, при 50 Гц и паре полюсов она составляет 3000 оборотов в минуту. Поддерживающий вал вращается медленнее. Так и должно быть.

Синхронный двигатель работает иначе: ротор удерживается в таком положении статора, обычно благодаря включению магнитов или импульсному возбуждению. При этом важны не только обороты, но и нагрев, нагрузка, вентиляция и качество электропитания. По оценкам международного энергетического агентства, электродвигатели потребляют около 45% электроэнергии в мире (МЭА, Возможности политики энергоэффективности для систем с приводом от электродвигателей, 2011). Поэтому правильное регулирование мощности дает энергетический эффект. И всё же паспортная эффективность не заменяет измерения на конкретном механизме. К этому стоит отнестись внимательнее.

Что такое трёхфазные электродвигатели переменного тока? – Принцип работы трёхфазных электродвигателей переменного тока

Аспект	Как это работает	Основные сведения
Базовое определение	Трехфазный двигатель переменного тока преобразует электрическую энергию из трехфазного источника переменного тока в механическое вращение.	Он широко используется в промышленном и коммерческом оборудовании, где требуется вращательный привод.
Трехфазное электроснабжение	Источником питания являются три переменных напряжения одинаковой частоты, смещенные друг относительно друга на 120 электрических градусов.	Такое фазовое соотношение создает вращающееся магнитное поле в статоре двигателя.
Статор	Статор — это неподвижная часть двигателя. Его обмотки расположены таким образом, что трехфазные токи создают вращающееся магнитное поле.	Количество магнитных полюсов и частота питающего напряжения определяют синхронную скорость магнитного поля.
Вращающееся магнитное поле	Магнитное поле вращается вокруг статора, поскольку три фазных тока последовательно меняют направление.	Изменение направления вращения любых двух фаз питания приводит к изменению направления вращения в стандартном трехфазном двигателе.
Ротор асинхронного двигателя	В асинхронном двигателе вращающееся поле индуцирует ток в роторе. Взаимодействие тока в роторе с магнитным полем создает крутящий момент.	Для поддержания индукции и создания крутящего момента при работе в режиме двигателя ротор должен вращаться немного медленнее, чем вращающееся поле.
Синхронная скорость	Скорость вращающегося поля рассчитывается по формуле: n _s = 120 × f ÷ P .	n _s измеряется в оборотах в минуту (об/мин), f — частота питания в герцах (Гц), а P — количество полюсов статора. Например, четырехполюсный двигатель имеет синхронную скорость 1500 об/мин при 50 Гц и 1800 об/мин при 60 Гц.
Соскальзывать	Скольжение — это разница между синхронной скоростью магнитного поля и скоростью вращения ротора, выраженная в виде доли от синхронной скорости.	Для асинхронного двигателя: скольжение = (n _s − n _r ) ÷ n _s , где n _r — скорость вращения ротора. Скольжение зависит от нагрузки и конструкции двигателя.
Ротор синхронного двигателя	Ротор синхронного двигателя, работая в синхронном режиме, синхронизируется с вращающимся магнитным полем.	Его установившаяся скорость вращения ротора равна синхронной скорости; требования к запуску и управлению зависят от конструкции двигателя.
Запуск и регулировка скорости	Запуск или управление двигателями может осуществляться с помощью соответствующего коммутационного и управляющего оборудования, например, частотно-регулируемого привода.	Частотно-регулируемый привод изменяет частоту питающего напряжения для управления скоростью вращающегося поля; область применения и двигатель должны быть совместимы с методом управления.
Типичные области применения	Трехфазные двигатели приводят в движение насосы, вентиляторы, компрессоры, конвейеры, станки и другое вращающееся оборудование.	Выбор зависит от таких факторов, как требуемая мощность, скорость, крутящий момент, режим работы, источник питания и условия эксплуатации.

Примечание: В описании принципа работы различаются асинхронные двигатели, ротор которых вращается со скоростью ниже синхронной при нормальных условиях работы, и синхронные двигатели, ротор которых вращается синхронно с вращающимся полем.

Основные конструктивные элементы и их назначение.

Трехфазный электродвигатель переменного тока преобразует электрическую энергию во вращение вала. Его работа зависит от согласованной конструкции отдельных узлов. Неподвижный статор состоит из сердечника с пазами и трехфазной обмоткой. При подаче питания переменного тока разверните вращающийся магнитный поле. Оно приводит в движение ротор, находящийся внутри статора. В асинхронных двигателях между полем и ротором обычно сохраняется небольшое скольжение. Это нормальная часть рабочего процесса.

Ротор закреплён на валу, который передаёт крутящий момент механизму. Подшипники поддерживают вал и помогают ему вращаться ровно; износ часто сопровождается шумом или нагревом. Глава правительства управляет деталями и отводит тепло через ребро. Вентилятор, установленный на валу, обеспечивает охлаждение. В клеммной коробке обнаруживаются выводы обмоток: схема их соединений должна соответствовать параметрам и сети двигателя. На примере этой проверки легко упустить, хотя неправильное подключение может вызвать перегрев.

Совет: при осмотре отключите питание и дайте корпусу остыть. Проверьте крепления, вентиляционные отверстия и состояние кабельных вводов. Не полагайтесь только на внешний вид: тихая работа ещё не доказывает исправность обмоток. Для диагностики используются электрические детали, подходящие к измерительным приборам, и квалифицированный специалист. Короткая проверка часто вызывает более серьезную неисправность.

Трехфазный двигатель переменного тока: формы фазного напряжения

Сбалансированная трехфазная сеть имеет три синусоидальных напряжения между фазой и нейтралью, каждое из которых разделено на 120 электрических градусов. В этом примере показано напряжение питания 230 В среднеквадратичного значения (приблизительно 325 В пикового значения) при частоте 50 Гц.

Разновидности трехфазных электродвигателей

Трехфазные двигатели переменного тока различаются конструкцией ротора и способом создания магнитного поля. Самый распространенный вариант — асинхронный двигатель с короткозамкнутым ротором. Внутри него нет щеток: ток в роторе возникает за счет электромагнитной индукции. Такие конструкции подходят для насосов, вентиляторов и конвейеров. Она просто. Но скорость под углом немного снижается, и это важно учитывать при выборе привода.

В асинхронном двигателе с фазным ротором обмотки соединяются с контактными кольцами. Внешнее сопротивление помогает увеличить пусковой момент, например, при запуске тяжелого механизма. Синхронный двигатель работает иначе: скорость его ротора связана с напряжением сети и числом полюсов. Такие машины используются там, где важны стабильные обороты или высокая эффективность. По данным Международной энергетической системы, агентства с электродвигателями потребляют около 46% мировой электроэнергии. Такой выбор типа двигателя влияет не только на работу оборудования, но и на расход энергии.

Есть и синхронные двигатели с постоянными магнитами. Они компактны и эффективны, однако требуют более высокого качества преобразователя и более тщательного проектирования. В данном примере я бы не выбирал двигатель только по мощности на столе. Необходимо проверить режим пребывания, нагрузку и условия охлаждения. Идеального типа нет. Даже хороший расчет иногда упускает реальные колебания нагрузки на компоненты.

Технические характеристики и способы управления

Трехфазный электродвигатель преобразует электрическую энергию в механическое вращение. При выборе важны не только мощность и напряжение. Проверьте управление сетью, номинальным током, скоростью сети, коэффициентом производительности и классом эффективности. На шильдике также указаны режимы работы, степень защиты корпуса и допустимая температура обеспечения. Эти параметры описаны в серии стандартов IEC 60034. Например, двигатель с напряжением 50 Гц обычно вращается с меньшей синхронной скоростью из-за скольжения ротора. Подчеркивается это заметно по оборотам и нагреву корпуса. Небольшая деталь. Реальные условия установки также важны: пыль, слабая вентиляция и частные пуски меняют температурный режим.

Способность управления зависит от характера нагрузки. Прямой пуск прост, но возникает пусковой ток и резкий высокий механический толчок. Устройство плавного пуска подавляет удары при разгоне, однако не регулирует скорость постоянно. Частотный преобразователь меняет потоки и напряжение, что позволяет точнее управлять оборотами насоса или вентилятора. Для простых задач рассмотрим скалярное управление V/f; при вызове состояний может быть векторное. Настройку нельзя привести к нажатию кнопки: проверьте ток, температуру и диапазон допустимых оборотов. В рамках стандартного энергетического агентства в отчёте «Возможности политики энергоэффективности для систем с приводом от электродвигателей» (2011 г.) в системах с электроприводом наблюдается около 46% потребления электроэнергии в Великобритании. Это историческая ценность, не указан паспорт двигателя. И всё же она показывает, почему установка режима управления имеет практический смысл. Иногда инженеры недооценивают именно этот результат.

Области применения, преимущества и ограничения

Трехфазные электродвигатели переменного тока используются там, где нужна стабильная работа с включенным питанием. Их устанавливают в насосах, вентиляторах, компрессорах, конвейерах и станках. Например, при производстве такого двигателя можно несколько часов вращать ленту с коробками, не требуется постоянного привода оператора. В зданиях он приводит в действие системы вентиляции и водоснабжения.

Преимущество — широкое вращение и хорошая отдача при средних и компактных размерах. Устройство обычно рассчитано на использование по назначению, его можно переносить многими моделями. При этом осуществляется обслуживание: после этого следует уделить внимание подшипникам, соединениям и нагреву корпуса. Но надежность не означает, что двигатель можно держать без контроля. Пыль, сырость и перегрузка приводят к износу.

Есть ограничения. Для подключения нужна подходящая трехфазная сеть; в небольшом помещении ее может и не быть. Скорость подключения без дополнительного устройства менять неудобно, поэтому иногда используется частотный преобразователь. Эта стоимость увеличивается и требует корректной настройки. Возможность выбора не «с запасом на глазу», а с учетом стран мира, режима подачи и условий охлаждения. В противном случае двигатель может греться даже при внешне спокойной работе. По сути расчёта иногда приходится уточнять после первых измерений. Это не всегда приятно, но и безопаснее, чем вибрация или запах нагретой поверхности.
